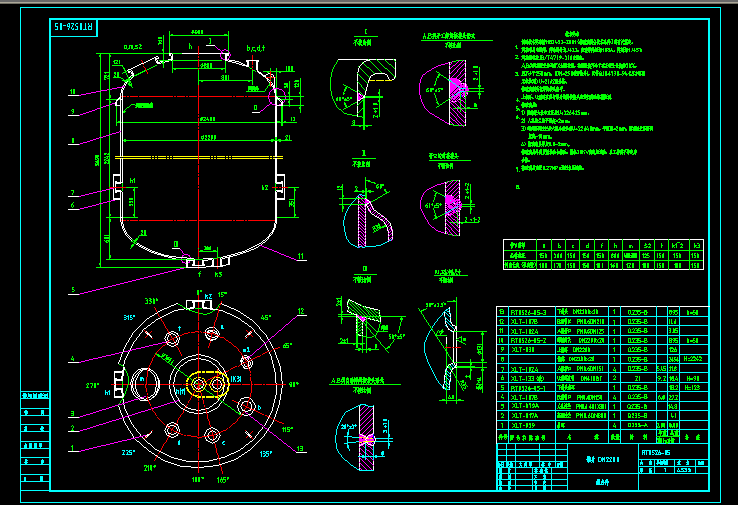

罐身DN2200
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
制造技術要求按HG2432-2001《搪玻璃設備技術條件》的有關規定。
焊接采用電弧焊，焊條牌號為J422，自動焊焊絲為H08A，焊劑為HJ431；
焊接規程按JB/T4709-2000規定。
A,B類焊接接頭應進行X射線檢測，檢測長度不小于各條接頭長度的20%，
且不少于250mm，(DN<250接管除外)，以符合JB4730-94《壓力容器
無損檢測》U+2162級合格。
搪玻璃側所有焊接接頭磨平。
上接環、U型環直管與罐身的焊接接頭應進行煤油滲漏檢測。
搪玻璃后：
1）筒體最大最小直徑差U+226425mm。
2) 人孔法蘭的平面度<2mm。
3）罐體高頸法蘭最大最小直徑差U+22648mm，平面度<2mm，所有法蘭壓緊面
寬度>10mm。
4）搪玻璃層厚度0.8-2mm。
搪玻璃層外觀質量檢驗合格后，需經20KV高電壓試驗，以工作面不導電為
合格。
搪玻璃后應以0.27MPa進行水壓試驗。
...
罐身DN2200_下載(dwg格式) 機械圖紙
