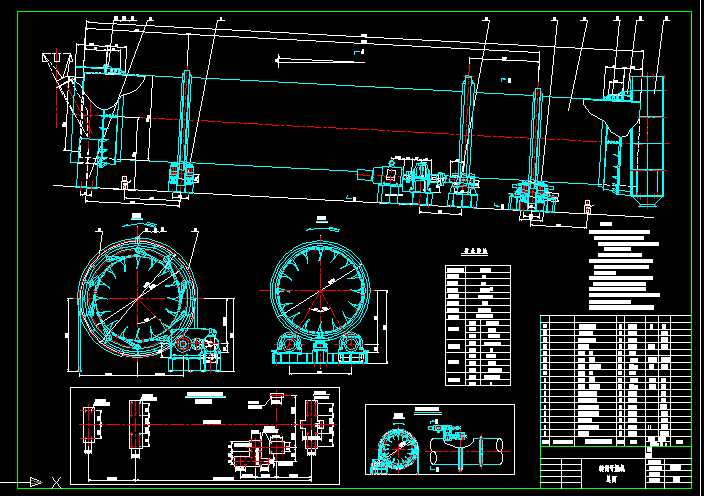

3mX20m轉筒干燥機
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 3mX20m轉筒干燥機
最高進氣溫度～700 ℃
筒體內徑3 m
筒體長度 20 m
筒體容積 141.3 m
筒體轉速 3.99 r/min
機體斜度3 °
生產能力～140 t/h
揚拓型式弧形籬條葉片
技術要求
1. 本圖為右側傳動轉筒干燥機如要求左側傳動時
則:(1) 減速機型號改為 ZSY450-25-Ⅵ.
(2) 齒圈聯接座裝配,揚料板,螺旋葉片反向安裝,離合器齒型改向加工.
(3) 基礎螺栓位置與本圖對稱布置.2. 筒體外表面涂淺綠色醇酸瓷漆,筒體內只涂底漆,加工表面涂防銹油,涂漆應均勻,不得有脫漆.流痕,裂紋等現象.
3. 安裝后的大齒輪副,在輕微轉動下,齒面上的接觸斑點,沿齒長不小于30%,沿齒高不小于25%.
4. 設備的基礎斜度應與機體的安裝斜度一致.
5. 支承裝配安裝時,應使托輪軸肩必在干燥機斜度下端。
6. 電機啟動方式由電氣專業考慮.
7. 干燥機頭尾安裝油壓千斤頂處進行局部基礎處理. ...
3mX20m轉筒干燥機_下載(dwg格式) 機械圖紙
