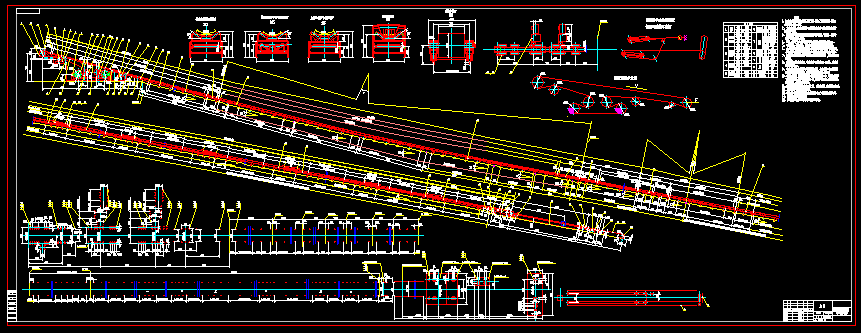

2x1000kw的膠帶機
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 2x1000kw的膠帶機
技術要求
1、 本設備零部件的制造和安裝應符合GB10595-89、ZBD93008-90及 《煤礦安全規程》規定。
2、 主傳動滾筒、改向滾筒軸心對膠帶機機架中心線允差為滾筒軸 線長度的2/1000。
3、 滾筒軸線水平面的平行度允差為滾筒軸線長度的1/1000。兩驅動 軸線的平行度允差為0.4mm。
4、 滾筒、托輥中心線對膠帶機機架中心線的對稱度允差為3mm。
5、 驅動裝置、拉緊裝置、絞車的安裝應符合其部件圖的要求。
6、 盤式制動器裝配后應保證各油缸中心線和驅動滾筒中心線平行， 與制動盤的安裝間隙和接觸面積必須符合盤式制動器的裝配要求。
7、 膠帶硫化接頭處的強度不得低于原膠帶強度的90%，膠帶接頭采用 三級搭接。
8、 膠帶硫化后接頭應平直，接頭處中心線應在同一直線上，其對稱 度偏差不大于3mm。
9、 槽形上托輥組分前傾和不前傾兩種形式，在機頭前三組過渡托輥 后安裝10組槽形前傾托輥，前傾和不前傾托輥組2：3布置。
10、錐形自動調心上托輥每間隔10組槽形托輥安裝一組，錐形自動調心 下托輥每間隔6組下平托輥安裝一組，梳形下平托輥全部安裝在機頭 驅動部位后，其后安裝下平托輥
11、序號21的鋪設從機頭架后至井口處，為連續鋪設，裝在槽鋼頂面上。 ...
2x1000kw的膠帶機_下載(dwg格式) 機械圖紙
