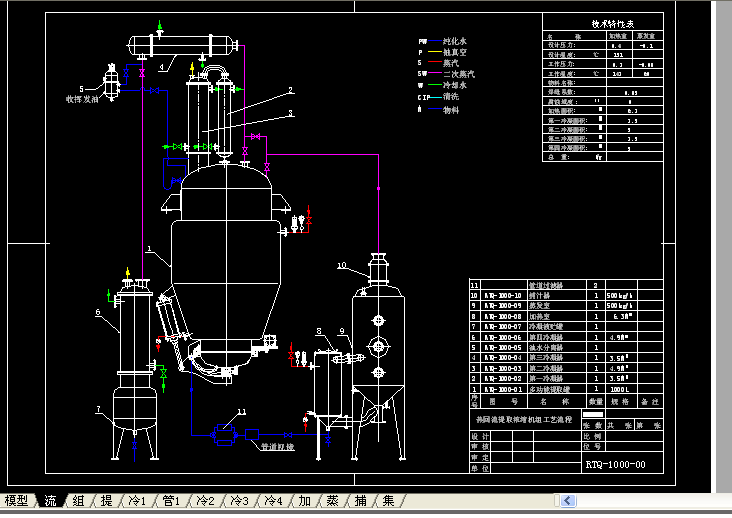

熱回流提取濃縮機組（共12張圖）
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
-
注：包含全套圖紙，其它圖紙在布局里（共12張圖）。
技術要求
1: 設備按GB150-98《鋼制壓力容器》設計、制造、檢驗和驗收.并接受國家技術監督局《鋼制壓力容器監察規程》的檢查和監督.
2: 焊接按JB4709-92《鋼制壓力容 器焊接規程》執行.
3: A、B類焊縫進行X射線20%局部探傷,長度≥250mm，焊縫Ⅲ級合格
4: 筒體焊好后以0.125 進行水壓試驗,保壓30分鐘降至0.099檢查焊縫沒有泄漏的進行下一工序.
5: 夾套焊接后,以0.41進行水壓試驗,保壓30分鐘降至0.33 檢查內筒夾套不允許泄漏。
6: 各轉角圓弧過渡，焊縫磨平.
7: 內表面拋光成鏡面Ra≤0.4μm，外表面2B橫紋板.
8: 所用汽缸使用前,進行0.8的氣壓試驗,不得泄漏、變形.
9: 整體裝配完畢后,先汽缸以0.6～0.7壓縮空氣進行空載試驗 應保證開啟關閉方便自如,鎖緊安全可靠.后內筒以0.37進行氣密性試驗,不得泄漏.
10: 排渣門開啟角度不小于90℃.
11: 筒體裝DN15彈簧全啟式安全閥,起跳壓力0.37.
12: 夾套裝DN15彈簧全啟式安全閥,起跳壓力0.42.
13: 管口方位按俯視圖.
14: 整機檢驗后點焊標牌于指定位置,最后清洗干凈、包裝.
...
