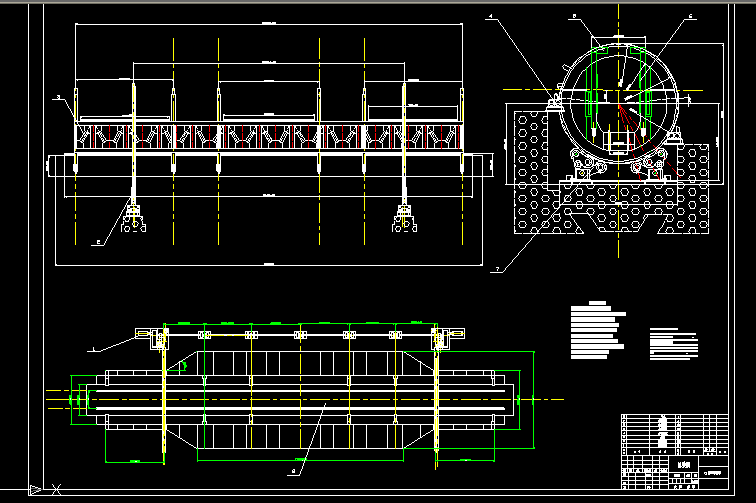

O型三翻翻車機
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術性能
1.最大載重量：700噸
2.回轉角度：正常150至165度
最大180度
3.翻車機翻車周期：180秒
4.電機：型號 Z4-250-41
功率 220千瓦
轉速 1500轉/分
5.減速器：型號 ZSY-355-56
規格 355
速比 56
技術要求
1.平臺，前后珩架分別通過高強度螺栓連接形成整體，保證兩端對接準確。
2.每斷兩組托輥裝置的輥輪中心線偏差不大于+0.2mm
垂直偏差不大于+0.3mm。
3.端環上半體與前后珩架的上部連接法蘭先采用螺栓連接，然后現場焊接，該法蘭盤和端環其他鋼板的焊接均開坡口，焊接后磁粉探傷，不得有任何氣孔和裂縫。
4.兩端環軌道中心線的距離偏差不大于+3mm，兩端環 中心線與回轉中心線垂直距離不大于+3mm，
...
O型三翻翻車機_下載(dwg格式) 機械圖紙
