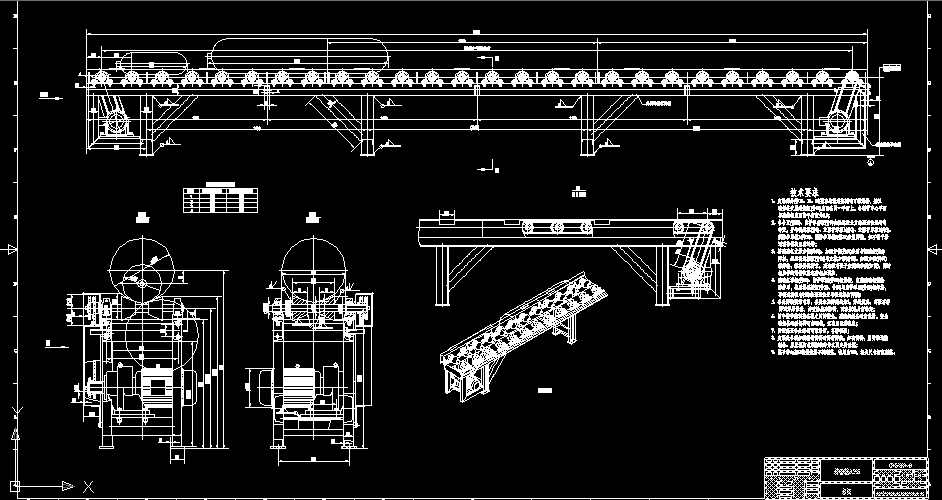

傳動輥A356
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、支腿部分(件10、11、12)要求與輥道架(件1)可靠焊接，并且
確保各支腿連接板(件12)底面在同一平面上，各輥子中心平面
與連接板底面的平行度為1.5；
2、各合頁(件33)、防護罩筋板(件9)在輥道整長方向適當位置均勻
布置，并與輥道架(件1)、主防護罩板1(件2)、主防護罩板2(件3)、
側防護罩板1(件34)、側防護罩板2(件31)分別焊接，但不得干涉
運動部件的正常運轉；
3、將減速機支撐方管(件38)、加強方管(件37)分別與輥道架(件1)
焊接，然后將連接板(件36)與支撐方管(件38)、加強方管(件37)
相焊接，根據具體需求，減速機可位于左側或右側(如圖)，同時
相應件的焊接位置也作相應調整；
4、減速機罩板(件28)、防護罩圈(件29)相焊接，組成減速機鏈輪
防護罩，然后將連接板(件25、件30)與防護罩圈(件29)相焊接，
再將連接板 (件26)在適當位置與輥道架相焊接；
5、各處焊接要求可靠，各處未注焊高均為5，焊縫美觀，薄板不得
焊透焊后除渣，并噴涂底漆防銹，面漆顏色另行給定；
6、用半鏈節來調整各輥之間的鏈條，減速機鏈條適當張緊，安全
確保各運動部件可靠運轉，無明顯阻滯現象；
7、安裝保證各處螺釘可靠緊固，不得松動；
8、支腿處各斜加強槽鋼需要時再行焊接，如有需要，用安裝地腳
螺栓、膨脹螺釘或預埋鐵等方式固定傳動輥；
9、輥子中心高H根據規格不同調整，常用為780，相關尺寸相應調整。
...
傳動輥A356_下載(dwg格式) 機械圖紙
