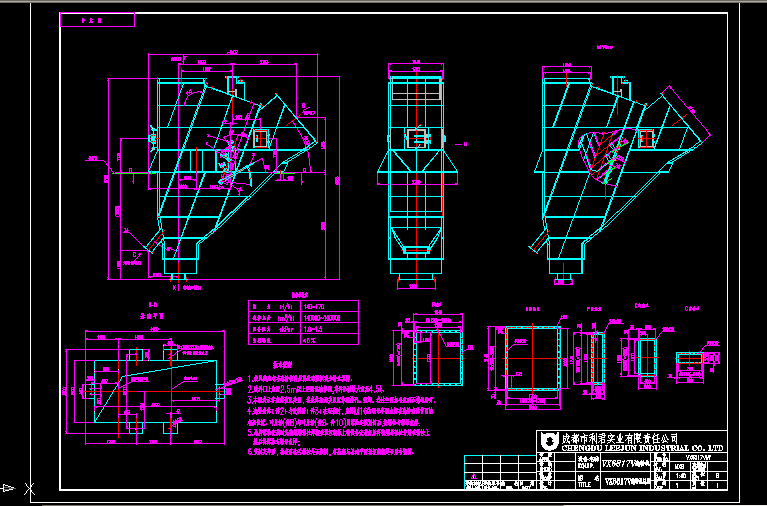

VX6817V選粉機
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.旋風筒應與本選粉機同層就近布置以減少粉塵沉降。
2.進料口上應留2.5m以上空間供檢修用,單件吊裝最大重量4.5t。
3.本圖表示各殼體裝配關系，各殼體按此關系配作螺栓孔、組焊。各法蘭間加毛氈或石棉繩密封。
4.選粉殼體（件2）與進料管（件3）在組裝時，應將M16的螺母牢固點焊在選粉殼體背面的相應位置。葉片軸(件8)與葉片軸(件9、件10)用螺栓連接緊固后,將螺栓與螺母點焊.
5.地腳螺拴安裝時先將地腳螺柱焊接在預埋鋼板上待設備安裝好后再將螺母輕松擰緊在螺拴上然后將螺拴與螺母點焊；
6.安裝完畢后，檢查各法蘭螺栓是否緊固，各基座與基礎平面預埋鋼板是否貼合緊固。
...
VX6817V選粉機_下載(dwg格式) 機械圖紙
