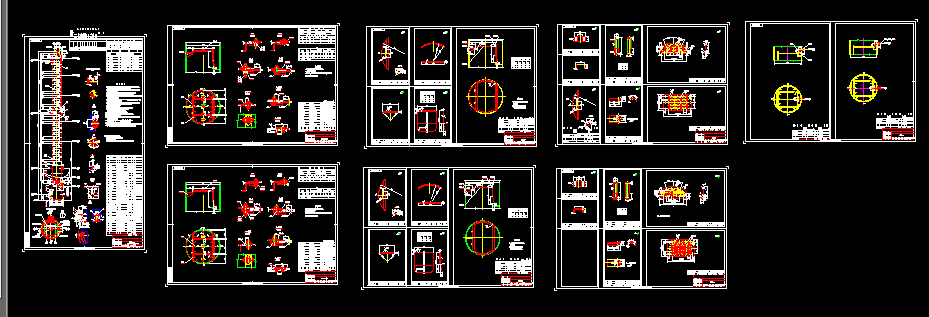

穩定塔（T-102）
- 文件介紹：
- 該文件為 doc 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本塔盤按JB1205-80《塔盤技術條件》制造與驗收。
2.無圖零件的邊緣粗糙度25。
3.除注明者外,所有搭接焊縫或角焊縫的焊腳高度均等于較薄件厚度,并須是連續焊.
4.除注明者外, 其余角焊縫的腰高均等 于較薄焊接件的厚度, 并應是連續焊.
技術要求
1.本設備按JB4710-92《鋼制塔式容器》和GB150-1998《鋼制壓力容器》 進行制造,檢驗與驗收,并接受國家質量技術監督局《壓力容器安全技術監察規程》1999版的監督.
2.本設備筒體,封頭等所用鋼板20R的化學成分及機械性能必須符合GB6654-1996《壓力容器用鋼板》及“第一、二號修改單”的規定。
3.本設備所用20鋼管的化學成分及機械性能必須符合GB8163-1999《輸送流體用鋼管》。
4.本設備殼體焊縫應按JB/T4709-2000《鋼制壓力容器焊接規程》進行焊接與驗收.
5.本設備的塔盤應按JB1205-80本設備的塔盤應按《塔盤技術條件》進行制造和驗收，塔盤間距、受液盤深度、出口堰高度等均以塔盤上表面為準。
6.本設備殼體對接焊縫坡口型式及尺寸應符合GB985~986-88 《焊縫坡口的基本形式及尺寸》中雙面對接焊縫型式,制造廠也可按與此相應的工廠標準.
7.本設備直線度在任意3米圓筒段內偏差不得大于3mm，總直線度偏差不大于20mm。
8.“壓力容器產品銘牌和注冊銘牌”按國家質量技術監督局頒發的《壓力容器安全技術監察規程》1999版中附件六的要求進行制做和固定.
9.本設備制造完畢后,應徹底除銹涂底漆二遍。
10.本設備制造完畢后,應進行水壓試驗,試驗壓力按“容器設計條件”表中給出的數值。
11.本設備上的法蘭螺栓孔均需跨中,不應和設備的主軸中心線重合.
12.除注明者外,所有搭接焊縫或角焊縫的焊腳高度均等于較薄件厚度,并須是連續焊. ...
穩定塔（T-102）_下載(doc格式) 機械圖紙
