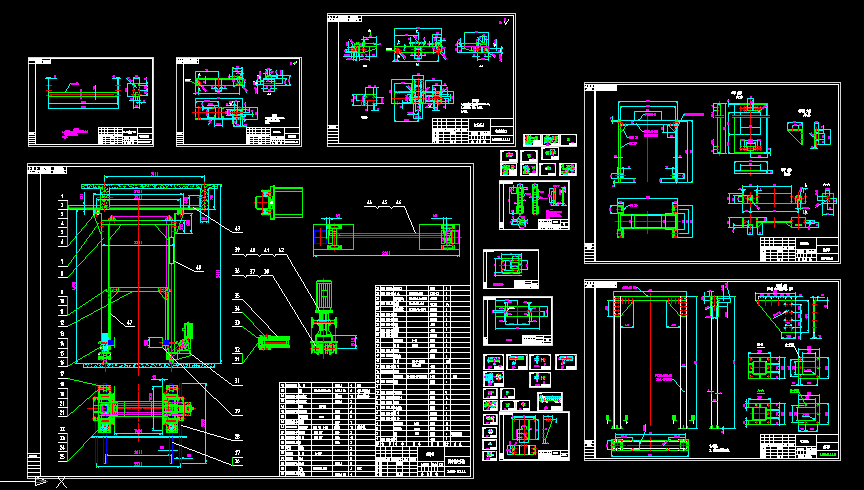

提升行走系統
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、噴油。
2、本圖樣為配重框結構，應根據吊架實際確定配重鐵重量，配重完畢后用電焊機將各件點焊在一起。
3、配重鐵厚度亦可采用其它尺寸，可用本廠廢鋼材。
4、塑膠導條8根用M6內六角螺釘緊固在角鋼30x30上，塑膠導條上鉆沉孔。
技術要求
1、未注線性尺寸公差按GB1804-C。
2、打磨平整、光滑，去毛刺。
3、噴油。
技術要求
1、2個側板用M16膨脹螺栓固定于梁上，然后
將槽鋼定位后焊接牢固。
2、噴油。
技術要求
1、本件為焊接組合件，焊接后機加工。、
2、銳角導鈍，去毛刺。
3、∅20孔倒角1x45°。
4、鍍鋅。
技術要求
1、熱處理：調質28-32HRC。
2、未注線性尺寸公差按GB1804-M。
3、未注倒角1x45°，去毛刺。
4、完工后發蘭
技術要求
1.尺寸95（205）與軸承座配做，各做1件。
2.須保證鏈條中心與立柱邊線距離45mm。
...
提升行走系統_下載(dwg格式) 機械圖紙
