板框壓濾機
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 板框壓濾機

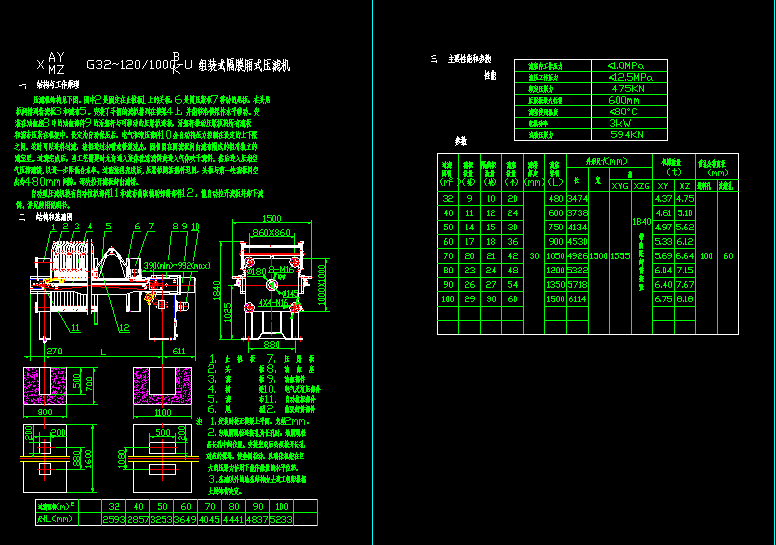

壓濾機結構見下圖。圖中2是固定在止推板1上的頭板，6是隨壓緊板7移動的尾板，在頭尾板間排列著濾板3和濾布5。安裝了手柄的濾板排列在橫梁4上，并能夠沿橫梁作水平移動。安裝在油缸座8中的油缸部件9的活塞桿與可移動的壓緊板連接，活塞桿推動壓緊板將所有濾板和濾布壓緊在機架中。設定為自動保壓后，電氣和液壓部件10會自動將壓力控制在設定的上下限之間。這時可以進料過濾，液相通過水嘴或管道流出，固相留在兩濾板間由濾布隔成的相對獨立的濾室里。過濾完成后，當工藝需要時允許通入液體洗滌濾餅或通入氣體吹干濾餅。然后通入壓縮空氣壓榨濾餅,以進一步降低含水率。過濾流程完成后,壓緊板隨活塞桿退回，頭板與第一塊濾板間空出約480mm間隙，逐塊拉開濾板卸出濾餅。自動型壓濾機裝有自動拉板部件11和濾布曲張輔助卸餅部件12，能自動拉開濾板并卸下濾餅。 ...
板框壓濾機_下載(dwg格式) 機械圖紙
