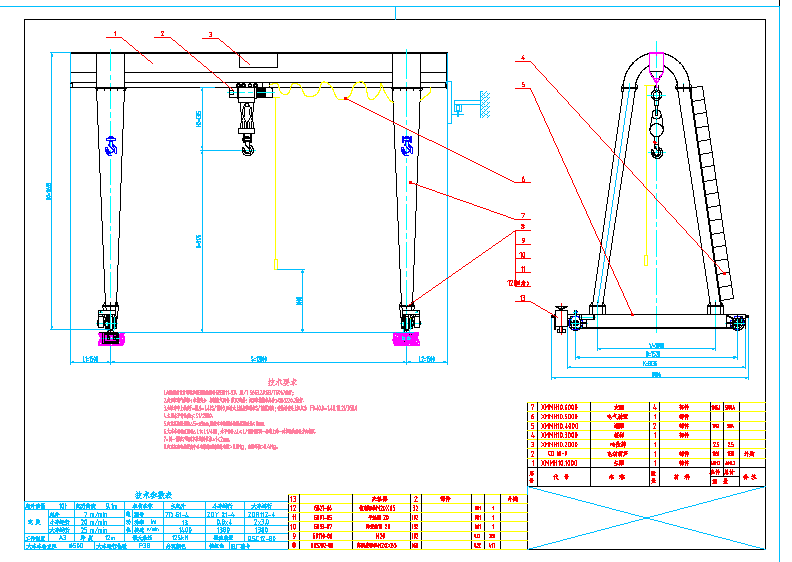

門式起重機總圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 門式起重機總圖
門式起重機是橋式起重機的一種變形。主要用于室外的貨場、料場貨、散貨的裝卸作業。它的金屬結構像門形框架，承載主梁下安裝兩條支腳，可以直接在地面的軌道上行走，主梁兩端可以具有外伸懸臂梁。門式起重機具有場地利用率高、作業范圍大、適應面廣、通用性強等特點，在港口貨場得到廣泛使用。
主梁形式
1.單主梁
單主梁門式起重機結構簡單，制造安裝方便，自身質量小，主梁多為偏軌箱形架結構。與雙主梁門式起重機相比，整體剛度要弱一些。因此，當起重量Q≤50t、跨度S≤35m時,可采用這種形式。單主梁門式起重機門腿有L型和C型兩種形式。L型的制造安裝方便，受力情況好,自身質量較小，但是，吊運貨物通過支腿處的空間相對小一些。C型的支腳做成傾斜或彎曲形，目的在于有較大的橫向空間，以使貨物順利通過支腳。
2. 雙主梁
雙主梁門式起重機承載能力強，跨度大、整體穩定性好，品種多，但自身質量與相同起重量的單主梁門式起重機相比要大些，造價也較高。根據主梁結構不同，又可分為箱形梁和桁架兩種形式。一般多采用箱形結構。[1]
主梁結構
1.桁架梁
使用角鋼或工字鋼焊接而成的結構形式，優點是造價低，自重輕，抗風性好。但是由于焊接點多和桁架自身的缺陷，桁架梁也具有撓度大，剛度小，可靠性相對較低，需要頻繁檢測焊點等缺點。適用于對安全要求較低，起重量較小的場地。
2.箱梁
使用鋼板焊接成箱式結構，具有安全性高，剛度大等特點。一般用于大噸位及超大噸位的門式起重機。如右圖MGhz1200，起重量1200噸，為國內最大的門式起重機，主梁采用了箱梁結構。箱梁同時也具有造價高，自重大，抗風性較差等缺點。 ...
門式起重機總圖_下載(dwg格式) 機械圖紙
