10號臥式旋風水膜除塵器全套圖

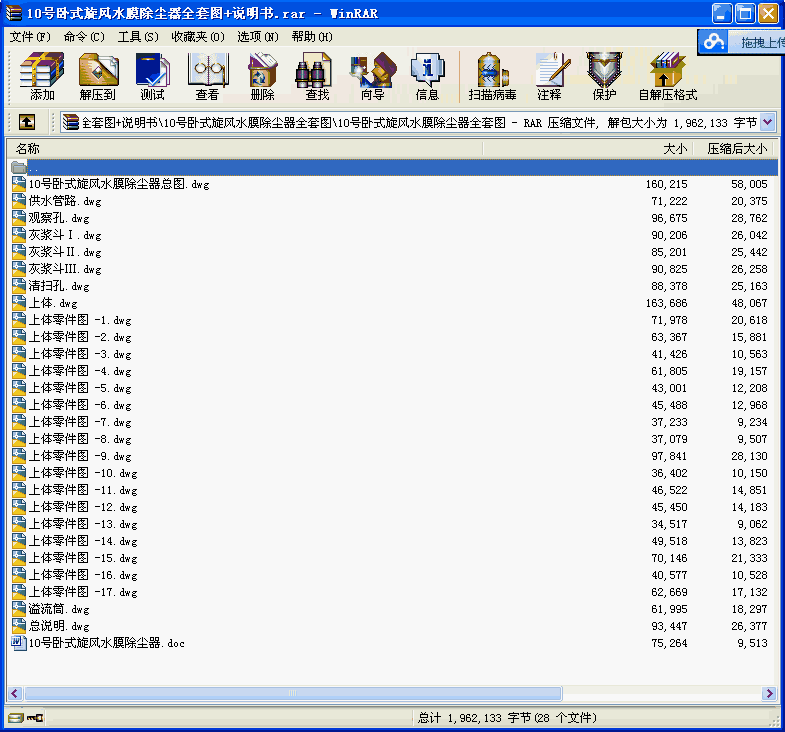

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 總 說 明
一、適用范圍
本除塵器適用于非粘固性灰塵，其結構適用于常溫和非腐蝕性氣體。溢流筒是按除塵器出口處靜壓（正或負）不超過300毫米水柱設計的。
二、型號與性能
本除塵器額定風量是以螺旋通道風速（或進口風速）為14.5米/秒計算的，其型號系列、規格性能煎表一，阻力性能見圖二，除塵效率見表二。除塵效率隨連續供水量的加大而稍增高，隨進口風速的提高而稍下降。
三、型式
本除塵器按脫水方式分檐板脫水和旋風脫水兩種；按導流片旋轉方向分右旋和左旋兩種；按進口方式方式分A式和B式兩種，見圖一。選用時需全部注明。如：“8號臥式旋風水膜除塵器，檐板脫水，右旋A式”。本圖是按右旋A式繪制的。
四、配用部件
1～6號除塵器的灰漿快放閥（φ150）圖號為CT531（十八）；7～11號除塵器的灰漿快放閥（φ200）圖號為CT531（十九）；1～11號除塵器支架圖號為CT531（十七）。為了預防除塵器操作不慎致使系統出口帶水，建議除塵器的后風管的水平段設置泄水管。其圖號為CT531（二十）。
五、使用管理
1、 在每次使用前打開閥門1（見圖一），向除塵器各灰漿斗加水，待水位到觀察孔紅線附近時關閉閥門。
2、 在除塵器首次使用時，開啟并調節閥門2，待自溢流筒流出的水量穩定地符合表一所列連續供水量時，固定閥門2的開啟度。
3、 電磁閥3與通風機聯鎖，同時開閉。當截止閥代替電磁閥3時，亦需保持與通風機同時開閉。
4、 當灰漿斗加水過多時，可打開閥門4放水。
5、 在使用中根據風量及初含塵濃度總結初定期排放灰漿的周期。但一般不超過8小時排放一次。
6、 進口處水壓不小于0.3表壓，應避免供水壓力大幅度波動。
7、 除塵器出口處設有清掃孔，根據使用情況定期清掃。溢流筒亦定期清理。
...
