檢驗50H7f6孔和軸的量規設計（含全套CAD圖紙）
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
50 積分
-

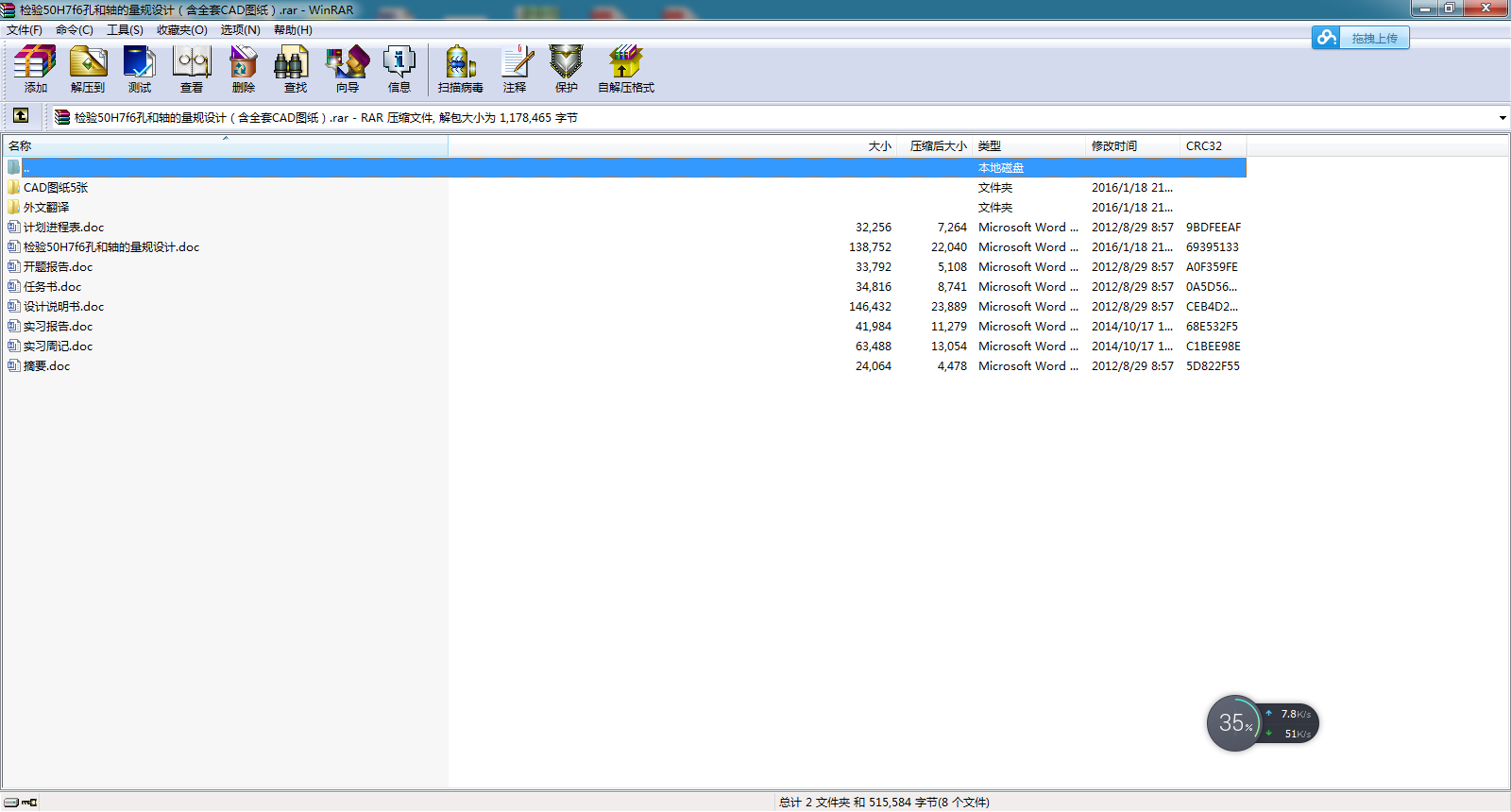

- 檢驗50H7f6孔和軸的量規設計（含全套CAD圖紙）.rar
摘 要
光滑極限量規是一種適用于大批量生產無刻度的專用量具，結構簡單設計
方便、可靠、驗收效率高。因此，在大批量生產中得到廣泛應用。
零件圖樣上被測要素的尺寸公差和形位公差按獨立原則標注，一般使用通過計量器具分別測量。當單一要素的孔和軸采用包容要求標注時，則應使用光滑極限量規（簡稱量規）來檢驗，把尺寸誤差和形狀誤差都控制在尺寸公差范圍內。檢驗孔的量規稱為塞規，檢驗軸的量規稱為卡規或環規。量規有通規和止規，通規和止規應成對使用。通規用來模擬最大實體邊界，止規用來檢驗孔或軸的實際尺寸是否超過最小實體尺寸。
用量規檢驗零件時，只要通規通過，止規不通過，則說明被測件是合格的。
量規的設計是作為負責機加工藝的管理者，必須掌握和熟悉工作量規的設計。
關鍵詞： 量規 塞規 檢測 ...
