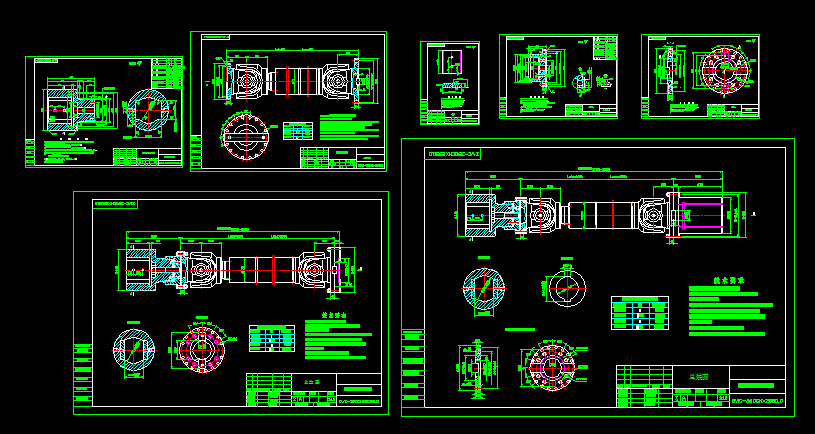

十字萬向聯軸器 SWC-390CHX1900
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、各零部件組裝前應清洗干凈；
2、磨配十字包墊片，使十字軸單邊軸向間隙
0.06～0.10mm；
3、組裝后十字包應轉動靈活，在15°范圍內無阻礙；
4、兩端對應叉頭相位一致，誤差不超過1°；
5、組裝后確保使用長度，花鍵配合伸縮自如，無
卡滯現象；
6、十字包和油杯處注滿2#鋰基脂；
7、有配合表面上保護油，非配合表面漆黃色漆。
技 術 要 求
1、鍛件正火處理，不得有裂紋等缺陷；
2、調質處理，硬度為240-270HBS；
3、法蘭端12X∅18與軋輥端軸套軸頭螺孔配鉆，
孔中心與內花鍵齒槽齒中心共線；
4、法蘭6X∅26中心與端面齒凸齒中心共線；
5、GB1804-m,GB/T1184-k；
6、銳邊、角倒鈍。
...
十字萬向聯軸器 SWC-390CHX1900_下載(dwg格式) 機械圖紙
