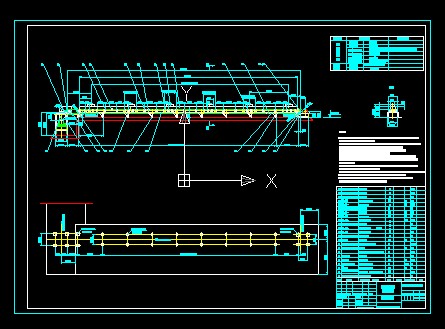

Y1膠帶機 B650-23.6m
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 說明：
1 .本設備安裝應滿足帶式輸送機安裝規(guī)范《TJ231（四）～78》的規(guī)定。
2 .膠帶接頭方式采用硫化接頭。
3 .本膠帶機共設一對跑偏心號裝置；一個拉線開關，安裝在膠帶檢修側。
4 .槽形調心托輥在頭部及尾部第2個各設一組，共設2組。
5 .平行調心下托輥在頭部及尾部第2個各設一組，共設2組。
6 .安裝頭部清掃器有干涉之處現場適當處理。
7 .膠帶機安裝時，中部支架與預埋板、中部支架與中間架等連接處采
用連續(xù)焊接。其焊縫高為6mm，焊條為E43，并應滿足JB/ZQ4000.3-86
技術要求。
8 .金屬結構件安裝后，表面涂漆，并應滿足JB/ZQ4000.3-86規(guī)定。結構
件要滿足運輸機的剛、強度要求。
9 .設備安裝調試后，先進行空負荷試車，無跑偏等缺陷后，方可帶負荷試車。
10.膠帶機安裝時，中間架上固定托輥組的安裝孔現場加工。
11.設備選型參考《運輸機械設計選用手冊》、沈陽起重運輸機械廠
《DTS型通用帶式輸送機設計選用手冊》.
...
Y1膠帶機 B650-23.6m_下載(dwg格式) 機械圖紙
