DCS-50定量包裝秤圖紙
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-

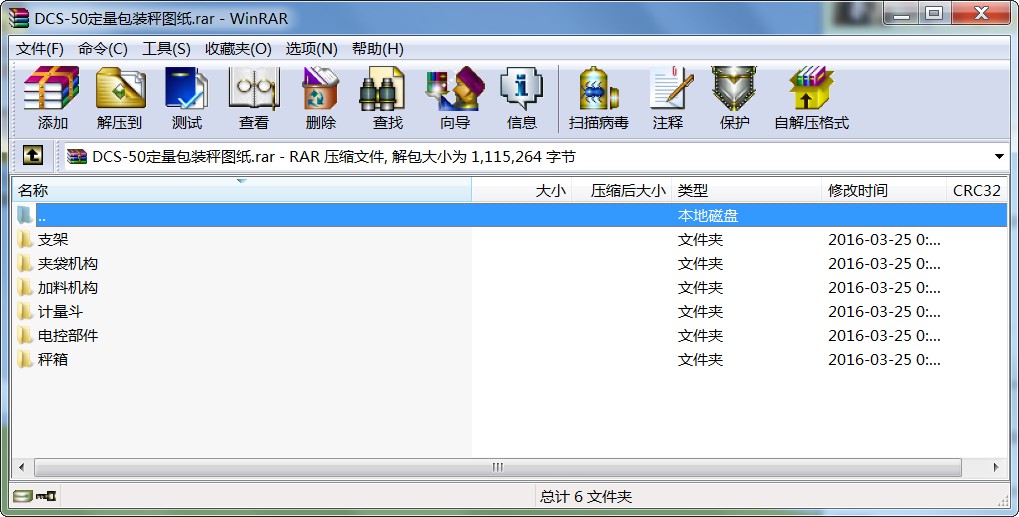

- DCS-50定量包裝秤圖紙.rar
一、概述
DCS-50 電子定量秤集自動秤量、充氣、封口為一體的多功能電子定量秤，秤量范圍10~50 公斤，其采用高精度力傳感器、中心控制單元XK3113 儀表，信號采集速率可達50 次／秒，計量精度高、控制性能強。采用三級加料機構控制加料量，結合XK3113 儀表的控制算法，根據物料流動性等情況設置包裝參數，既可調整包裝速度又能保證精確度；本品設有自檢功能、工作狀態指示和錯誤信息顯示，讓用戶能了解設備的運行狀態，以便更好地維護設備。
二、功能概述及使用
(1) 自動包裝功能
1. 接通氣源，調整三聯件節氣閥使氣壓在0.4~0.5 MPa 之間，接通電源，使
夾袋板張開，封口器上壓板張開，充氣的減壓閥門打開，調整熱封口時間，調整
充氣時間。
2. 將包裝袋套入夾袋筒中，整理后，觸動夾袋開關一次，使夾袋板夾住包裝袋。
3. 將電控箱上的“自動／手動”開關拔至“自動”裝包狀態，按暫停鍵解
除暫停后，秤進入自動包裝工作狀態。
4.秤量，卸料過程：下料機構上的閘門處于打開位置，當料倉上有物料時，設備將處于加料狀態，由三級氣缸根據控制器的控制信號完成自動秤量過程，然后卸料。若此次包裝不超過儀表所設定的允許誤差值時，則將完成自動卸料過程，同時將用戶所需保護氣體的控制閥打開，充氣在卸料同時與物料混合，保存在包裝袋中起到保鮮作用，方便倉儲。夾袋板張開，包裝袋落至承接板上，經過人工簡單整理后，將包裝袋的封口部位放入封口器上，按一下旁邊紅色按鈕，氣缸動作延時封口后取出，完成秤量充氣、封口功能。
若此次計量超出控制器上的所設定的允許誤差值時，電控箱上的報警指示燈亮、蜂鳴器響，設備將處于卸料保護狀態，為解除此狀態，用戶可人工按一下暫停按鈕，此時設備會自動進入卸料狀態。
5. 當包裝過程中需要重新設置參數或暫停一段時間不用時，請 ...
DCS-50定量包裝秤圖紙_下載(rar格式) 機械圖紙
