3-2”YJ15S22C 承插焊Y型截止閥
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 承插焊截止閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片〔316夾柔性石墨制造〕密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.
結構特點編輯
1.截止閥的設計與制造符合API602和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25.
2.全徑或縮徑
3.明桿支架式
4.自定心壓板壓套式
5.螺栓連接、纏繞墊片密封式閥蓋，螺母連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
6.整體式上密封座
7.承插端符合ASME B16.11
8.螺紋連接端（NPT）符合ANSI/ASME B1.20.1
9.閥瓣可變換為節流型、針型、球型和止回型
...

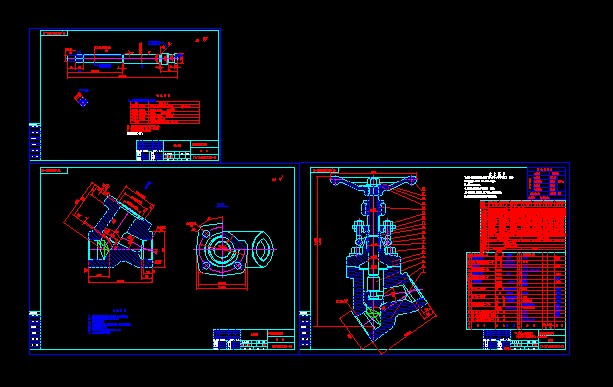

3-2”YJ15S22C 承插焊Y型截止閥_下載(dwg格式) 機械圖紙
