CZ100-315離心泵全套圖紙
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-

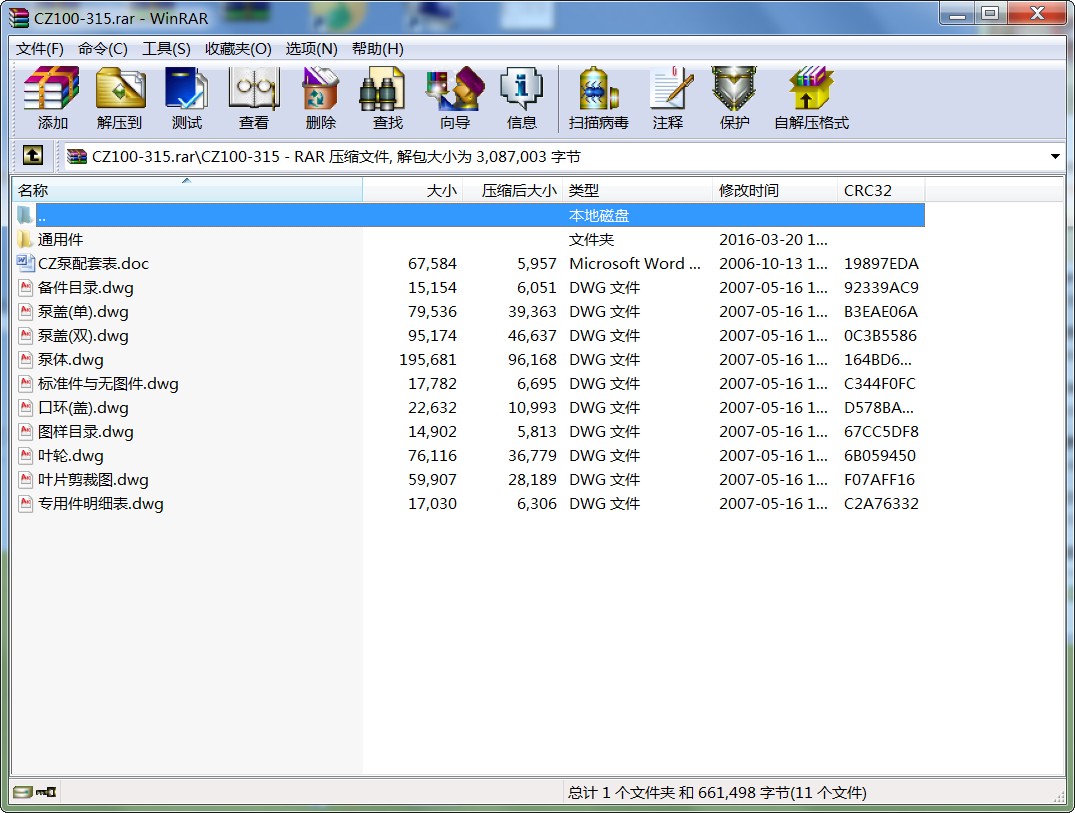

- CZ100-315.rar
離心泵全套圖紙
CZ系列標準化工泵是臥式、單級、單吸離心泵；其尺寸和性能符合DIN24256/ISO2858標準。
CZ系列標準化工泵的性能范圍包括了IH系列標準化工泵所有性能，其效率、汽蝕性能等指標均超過IH型泵。
二：用途
輸送低溫或高溫液體；中性或有腐蝕性液體；清潔或含有固體顆粒的液體。特別適用于：化學和石油化學工業；煉油廠；造紙廠和紙漿業；制糧業
三：性能
流量（Q）3.2-2000m3/h
揚程（H）7-160m
工作壓力（P）2.5MPa
工作溫度（t）-80-300度
四：設計特點
作用于軸封處的壓力由付葉片或葉輪上的平衡孔平衡。軸封既可采用軟填密封（可冷卻，也可不冷卻），也可采用各種結構的單、雙端面非平衡型機械密封。滾珠軸承經久耐用，軸徑尺寸充裕，以保證運行平穩。部分規格的泵體設計成雙螺殼體，以平衡徑向力。軸承架，包括軸、葉輪、填料函等形成一個組合部件，使泵體在維修時不須從管道上拆下（如果采用加長聯軸器時，電機也不必拆下）。法蘭設計，采用PN16、PN25兩種（依據材料的差別）。
五：輸送介質
各種溫度和濃度的硫酸、硝酸、鹽酸和磷酸等無機酸和有機酸。
各種溫度和濃度下的氫氧化鈉和碳酸鈉等堿性溶液。
各種鹽溶液。
各種液態石油化工產品、有機化合物，以及其它有腐蝕的原料和產品。 ...
CZ100-315離心泵全套圖紙_下載(rar格式) 機械圖紙
