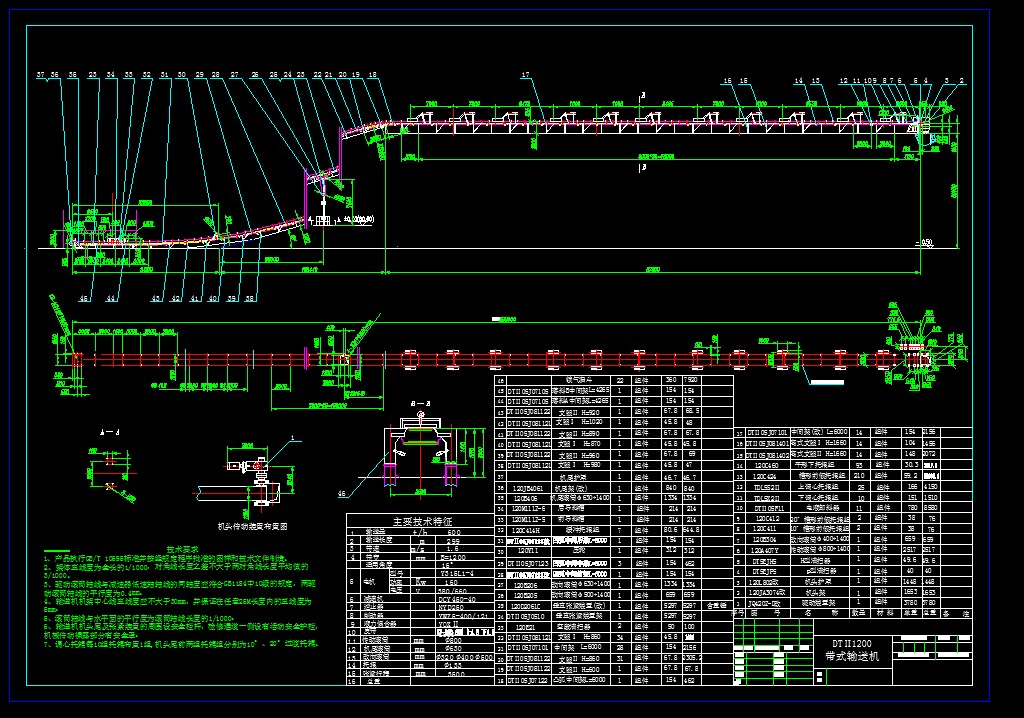

DT B1200皮帶機總安裝圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、產品執行GB/T 10595標準并按經規定程序批準的圖樣和技術文件制造。
2、架體直線度為全長的1/1000，對角線長度之差不大于兩對角線長度平均值的3/1000。
3、驅動滾筒軸線與減速器低速軸軸線的同軸度應符合GB1184中10級的規定，兩驅動滾筒軸線的平行度為0.4mm。
4、輸送機機架中心線直線度應不大于30mm，并保證在任意25M長度內的直線度為5mm。
5、滾筒軸線與水平面的平行度為滾筒軸線長度的1/1000。
6、輸送機機頭尾及張緊裝置的周圍設安全欄桿，檢修通道一側設有活動安全護欄，機械傳動裸露部分有安全罩。
7、調心托輥每10組托輥布置1組,機頭尾前兩組托輥組分別為10°、20°過渡托輥。
...
DT B1200皮帶機總安裝圖_下載(dwg格式) 機械圖紙
