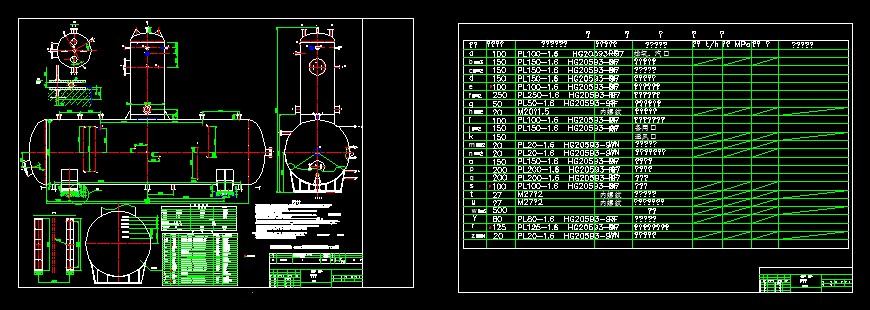

150噸除氧器.
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、本設備按照GB150-1998《鋼制壓力容器》和JB/T10325-2002《鍋爐除氧器技術條件》的規定進行制造 、試驗和驗收
2、碳鋼焊接采用焊條J422或焊絲H08A，焊劑HJ431；不銹鋼焊接采用焊條A102，或氬弧焊絲H0Cr21Ni10；不銹鋼與碳鋼焊接采用焊條A302，或氬弧鋼焊絲H0Cr21Ni10。
3、焊接接頭的基本形式及尺寸除圖中注明外，按HG20583-1998之規定，角焊縫的焊腳尺寸按較薄板的厚度，接管法蘭的焊接按HG20605-97的規定。
4、設備上每條A、B類焊接接頭進行不少于20%，且不小于250mm的射線檢測，以符合JB4730-94《壓力容器無損檢測》中Ⅲ級為合格。其余按JB/T10325-2002中8.5的規定。
5、除氧器裝配時，水室 、汽室 、填料網應保持水平，兩側高度差應小于3mm，
6、水箱應水平，水箱兩端高度差應小于10mm，除氧頭應垂直，除氧頭軸線垂直度偏差不得大于4mm，
除氧頭應與水箱垂直，垂直度偏差不得大于10mm。除氧頭殼體上同一斷面上直徑之差不大于6mm。
...
150噸除氧器._下載(dwg格式) 機械圖紙
