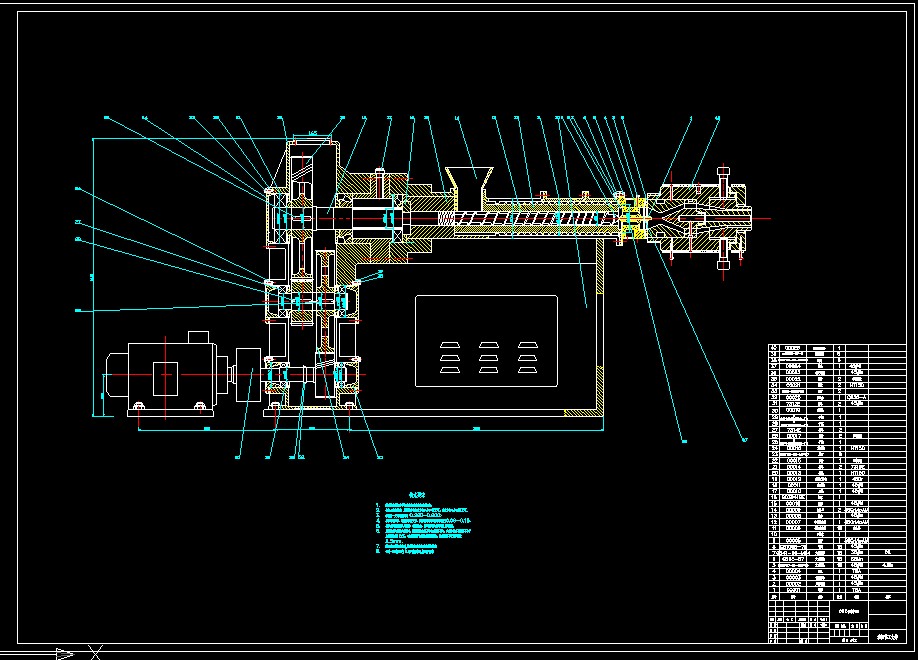

60塑料擠出機裝配圖A0.dwg
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 60塑料擠出機裝配圖A0.dwg
1. 裝配前把裝好后不能油漆的地方漆上耐油紅漆。
2. 齒輪須涂色檢查,其接觸率齒輪高方向不少于45%,齒寬方向不少于60%。
3. 須保持一定的齒側間隙(0.260-0.600)
4. 各軸承裝配后,轉動應輕快靈活,圓錐滾子軸承的軸向間隙為0.08-0.15。
5. 各配合面及封密處均涂油,機身機蓋,減速箱的配合面要涂上吸納膠。
6. 后軸承座與機身必須同心,裝配時檢查攪刀與內套是否同心,其最小處單面側隙不小于實際間隙的15%,減速箱搭子與軸承蓋保持同心,其裝配后不平度不超過2.5mm.
7. 裝配后須做空車實驗,按技術標準空車要求進行檢查.
8. 油漆一般為淡灰色,如用戶有要求時,按用戶要求.
...
60塑料擠出機裝配圖A0.dwg_下載(dwg格式) 機械圖紙
