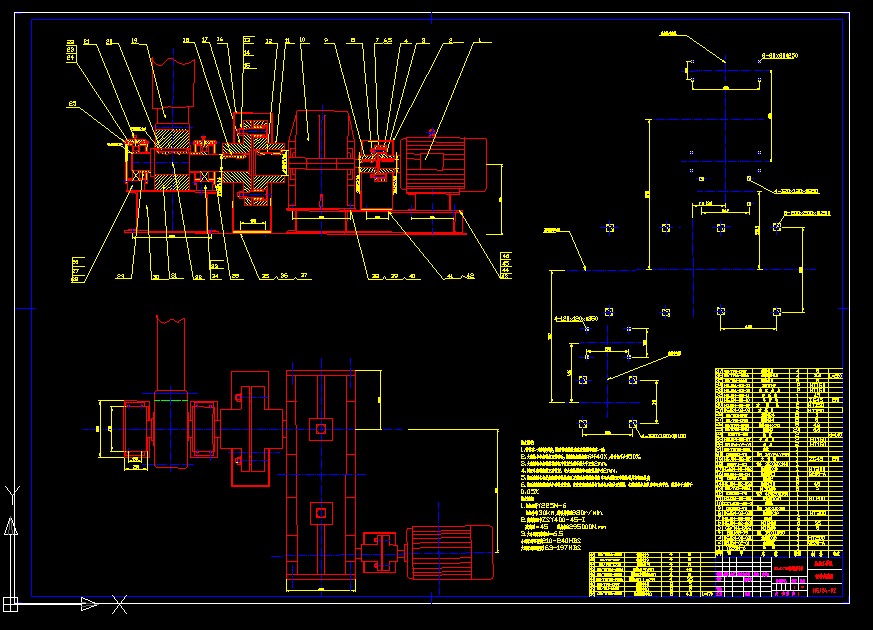

Φ2.4X18M回轉烘干機傳動部件圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- Φ2.4X18M回轉烘干機傳動部件圖-韋慶峰2008.dwg
技術要求:
1.筒體有一定斜度斜度,所以傳動裝置底座安裝要與筒體一致.
2.大齒輪與小齒輪應正常嚙合,接觸斑點沿齒高不少于40%,沿齒長不少于50%.
3.大齒圈和小齒輪的軸向相對位置允差不得大于正負2mm.
4.矯正小齒輪組裝正確位置，與大齒輪橫向中心線誤差小于2mm.
5.傳動裝置各相關底座和齒輪軸座以及軸承座等縱向橫向中心線要保證與拖輪等具有相同斜度.
6.傳動裝置安裝時以小齒輪為基準，依次安裝減速器與電動機及相關聯軸器，各傳動軸線與縱向中心線平行，誤差小于或等于0。05%
技術性能:
1.電機型號Y225M-6
電機功率:30kw,滿負荷轉速980r/min.
2.減速機型號ZSY400-45-I
減速比i=45 輸出扭矩295000N.mm
3.大小齒輪減速比i=6.5
小齒輪齒面硬度210~240HBS
大齒輪齒面硬度163~197HBS
...
