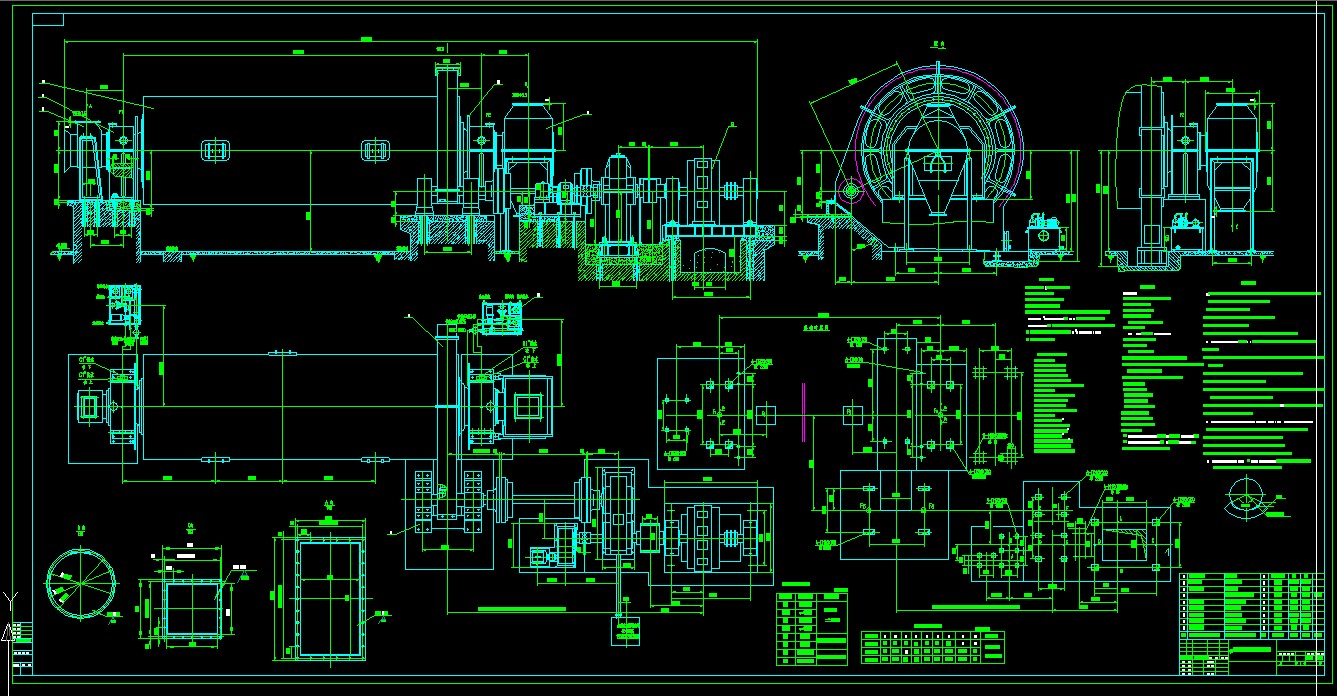

NCMΦ3.5×13Μ水泥磨總圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- NCMΦ3.5×13Μ水泥磨總圖
1磨機主要零部件的制造,組裝和安裝的檢測應符合設計圖樣和JC334-94<水泥工業用管磨機>標準的有關規定.
2.磨機的安裝,調試和檢測:
2-1.中空軸與主軸承瓦面的配合接觸應符合:
a.配合按下圖所示檢測側隙.
b.接觸斑點應沿瓦的下部母線均勻分布成一個圓端接觸帶.
2-3.進料端中空軸軸頸上母線的水平標高應比出料端中空軸軸頸的母線標高高1-2mm.
2-4.盤車檢測兩端中空軸軸頸的相對徑向圓跳動,偏差 0.3mm.
2-5.大小齒輪的齒側間隙j=1.92-2.17.
2-6.大齒輪對中空軸軸頸外圓的徑向跳動公差不大于節圓直徑的0.25/1000,端面跳動不大于節圓直徑的0.35/1000.
2-7.嚙合接觸斑點區應分布于齒面中部,按有效齒面計:高度 45%,長度 60%并應在研磨體裝入后復測驗證. ...
NCMΦ3.5×13Μ水泥磨總圖_下載(dwg格式) 機械圖紙
