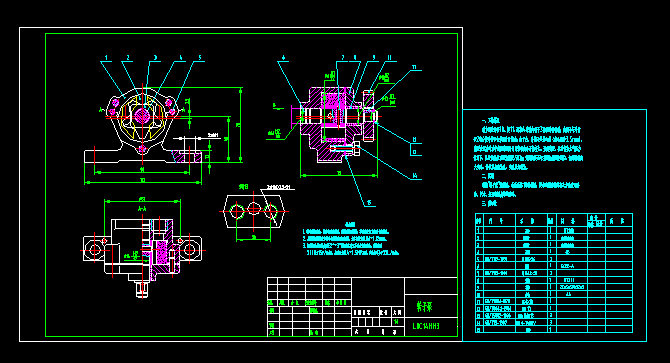

轉子泵
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 轉子泵裝配后，用手轉動泵軸時，泵軸應轉動靈活，不應在任何方向有卡住現象。
2. 用描圖紙調節內外轉子與泵蓋的端面間隙，允許間隙為0.06~0.12mm。
3. 用稀釋后恩氏粘度為E2°~3°的機油在常溫下進行流量試驗，當轉速為
2000±15r/min，出油壓為0.4~0.5MPa時，供油量不少于22L/min。
一、工作原理
動力通過齒輪10、鍵11、泵軸4帶動內轉子3作順時針轉動；內轉子與外傳子2嚙合使外傳子也作順時針轉動；由于內、外傳子是偏心的（偏心距為3.5mm)，所以在運動中右半部相鄰兩齒間的容積由小開始變大，形成真空，機油便在大氣壓力作用下，從進油孔經右配流槽吸入泵內；當兩齒轉至與左配流槽相接通后，齒間容積由大變小，油被壓出出油孔，實現壓力輸油。 ...
轉子泵_下載(dwg格式) 機械圖紙
