柱塞泵 L4C07JH3
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 一、工作原理
柱塞泵是通過柱塞往復運動，將常壓油變成高壓油輸出。

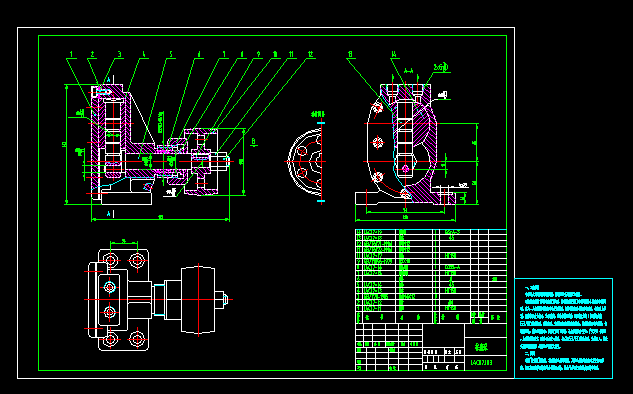

動力經皮帶輪10帶動曲軸5轉動，曲軸帶動柱塞13在控制盤14孔內作往復運動。在A-A剖視圖中柱塞處于最低位置，當曲軸繞順時針方向轉動時，柱塞向上移 動，孔內容積由大變小，油壓升高，此時控制盤向右（順時針方向 ）擺動與右側 G3/8D螺孔接通，油被壓出。當柱塞移動到最高位置時，控制盤擺回中間位置，切斷出油孔，曲軸繼續轉動，柱塞開始向下移動，孔內容積由小變大，產生真空（負壓），此時控制盤向左（逆時針方向）擺動，與左側G3/8D螺孔接通，油被吸入。若改變曲軸旋轉方向，進出油口也隨之改變。 ...
柱塞泵 L4C07JH3_下載(dwg格式) 機械圖紙
