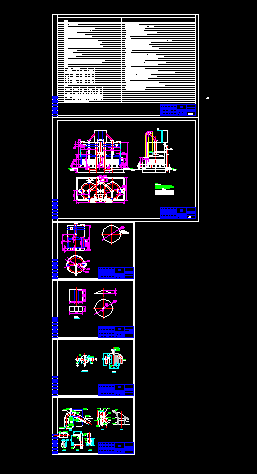

200T_H無閥過濾器圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 設計總說明
一、參照圖集
《S756-S763 重力式無閥濾池》
二、適用條件
（一）、濾前水應經混凝沉淀或經澄清處理，渾濁度應在15毫克/升以下，濾后水的渾濁度在5毫克/升以下。
（二）、地基計算強度為10噸/平方米。當地基強度小于10噸/平方米時，應另行驗算。
（三）、適用于抗震烈度8度及8度以下地區。
（四）、本圖集未考慮防凍。如有冰凍可能者，應根據具體情況采取適當措施。
（五）、本濾池要求前處理構筑物必須合格證一定的出水水頭；同時要求在沖洗時廢水向外界排泄通暢。
三、原理簡介
來水由進水管送入濾池，經過濾層自上而下地過濾，清水即從連通管注入水箱 內貯存。水箱充滿后，水流通過出水管入清水池。 濾層不斷截留懸浮物，造成濾層阻力的逐漸增加，因而促使虹吸上升管內的水 位不斷升高。當水位達到虹吸輔助管管口時，水自該管中落下。通過抽氣管， 借以帶走虹吸下降管中的空氣，當真空度達到一定值時，便發生虹吸作用。這 時，水箱中的水自下而上地通過濾層，對濾料進行反沖洗。當沖洗水箱水面下 降到虹吸破壞管管口時，空氣進入虹吸管，破壞虹吸作用。濾池反洗結束。濾 池進入下一周期的工作。
技術要求
１、本設備的制造、檢驗及驗收參照ＪＢ２８８０－８１《鋼制焊接常壓容器技術條件》執行。
２、焊縫焊接型式與尺寸參照ＧＢ９８５－８０規定，其焊接材料與焊接工藝參照ＪＢ２１０５－７３《鋼制常壓容器焊接規程》中有關規定。
３、未標注法蘭面伸出長度為１００mm，其法蘭標準為ＧＢ９１１６－８８。 ...
