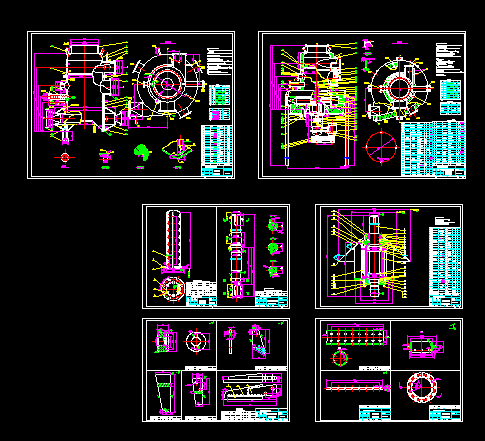

旋轉閃蒸干燥器全套圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技 術 要 求
1.筒體按JB2880--81《鋼制焊接常壓容器技術規定和要求》制造，
實驗和驗收。
2. 電焊焊接，不銹鋼的焊接用A132焊條，不銹鋼與碳鋼焊接，用
A302焊條，碳鋼用J422焊條。
3.部件件號10與本圖件號5在筒體上焊后方可開孔，開孔時必須采
取有效措施，防止筒體變形。
4.內孔焊后必須打磨光滑，不得有棱角。
5.各管口軸線與Φ1200筒體軸線垂直度誤差不大于1.5mm,各接管
口法蘭平面與管口軸線垂直度誤差不大于1mm.
6. 管口焊環，厚度均為4mm,焊后端面磨光；如圖Ⅰ--Ⅰ焊環不另
出圖，加工尺寸見管口焊環表。
7.支座和筒體采用條形焊縫，焊縫長度不小于圓度長度2/3，保溫
環與筒體采用條形焊縫。
8.本體組裝后必須作煤油滲漏試驗。
9.件號1-8必須和加料器相對法蘭，螺孔對正后焊接。
10.各焊接管不另出圖，凡截面矩形其直角處均制成R10圓角。
技術要求
1.采用電焊焊接，焊條牌號：A 132；
2. 焊接結構焊后要磨光；
3.若加工條件許可，兩傘形底可卷成一體焊接加工；
4.壓縮空氣、潤滑油管連結見管圖；
...
旋轉閃蒸干燥器全套圖紙_下載(dwg格式) 機械圖紙
