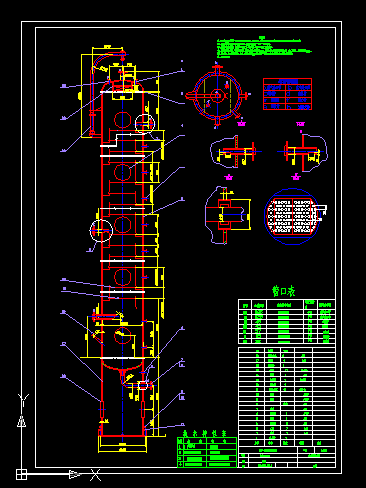

甲醇精餾塔設備圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、本設備按GB150《鋼制壓力容器》進行制造，試驗與驗收，并接受國家質量技術監督局頒發《壓力容器安全技術監督》的監督。
2、焊接采用電焊，焊條型號為T422，焊縫形式按GJ-15-89標準。
3、殼體焊縫探傷長度為：總焊縫》=15%，總焊縫長，環焊》=10%總焊縫長。
4、塔體彎曲度應小于1/1000塔高，塔高總彎曲度小于30mm，塔體安裝垂直偏差不得超過塔高的1/1000，且不大于15mm。
5、塔盤零部、塔盤支持件的制造、安裝、試驗和驗收按JB1205-80《浮閥塔盤技術條件》中的相應要求進行。
6、管口方位見圖。
...
甲醇精餾塔設備圖_下載(dwg格式) 機械圖紙
