反擊式破碎機圖紙
  • 該文件為rar格式
  • 文件大小： 1.73 MB
  • 下載次數：
  • 文件評級：
  • 更新時間：2015-05-21
  • 發 布 人： lengbingbing
  • 文件下載：

  • 立即下載

  • 文件介紹：

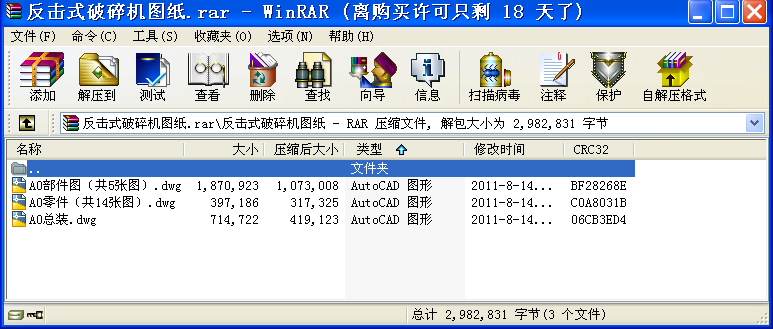

  • 該文件為 rar 格式（源文件可編輯），下載需要 20 積分
  • 反擊式破碎機圖紙

  • 技術要求
    1.所有箱體合縫處須加工業氈墊密封.
    2.裝配后的錘板不得與襯板.反擊板有碰撞卡滯現象.
    3.整體裝配完成后須做空載運行試驗不低于2小時.
    軸承溫升須小于40%DC.

    技術參數
    1.配用動力:Y250-M-6 50Kw
    2.主軸轉速：n=790r/min
    3.轉子最大直徑：D<860mm
    4.轉子線速： V=35m/s
    5.三角帶規格： D3860-4根
    6.進料粒徑： 小于300mm
    7.出料粒徑： 小于25mm(94%)
    8.外形尺寸： 2285X1630X2035mm
    9.設備質量： 約4500Kg

    技術要求
    1.保證所有焊縫不得有焊合缺陷存在.
    2.芯套.錘座板.架板焊合后須整體去應力處理，然后加工至要求.
    3.焊合時須保證A.B兩位置孔的同軸度允差小于等于0.05mm，鍵槽中心線誤差小于等于0.03mm.

    技術要求
    1.所有焊縫為連續焊接.
    2.所有外露板邊不允須見火焰切割痕跡.

    技術要求
    1.保證材料成分，鑄件不得有影響強度的鑄造缺現存在.
    2.鑄件須水韌處理溫度不低于1040°C,硬度≥HRC58-62.
    3.未注鑄造園角均為R3.
    4.鑄件710長度各面上的直線度允差小于等于2.0.各平面上不得有凹凸不平.



    ...
