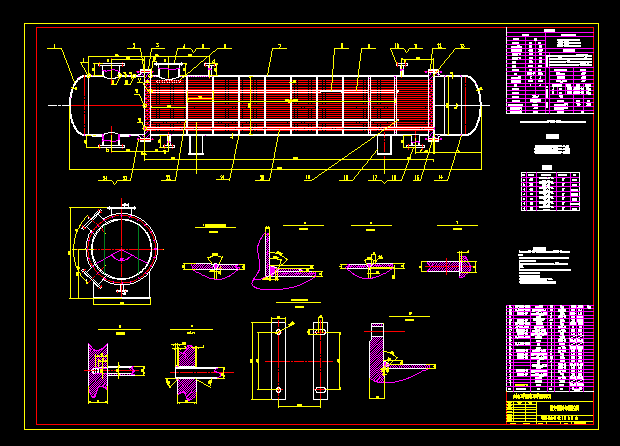

固定管板冷卻器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本設備按照GB-150-98《鋼制壓力容器》和GB151-99《管殼式換熱器》
進行制造和驗收，并接受國家質量技術監督局頒發《壓力容器安全技
術監察規程》的監督。
2.焊條采用電弧焊，焊條牌號：換熱管與管板采用J507，碳鋼間采用J422.
3.焊接接頭形式及尺寸按本圖，角焊縫的焊角尺寸按較薄的厚度，法蘭焊
接按相應法蘭標準中規定。
4.管口及其支座方位按本圖。
5管板密封面與殼體軸線垂直，其公差為1mm.
6.本設備所在系統應設置安全閥，溫度計，壓力表。
...
固定管板冷卻器_下載(dwg格式) 機械圖紙
