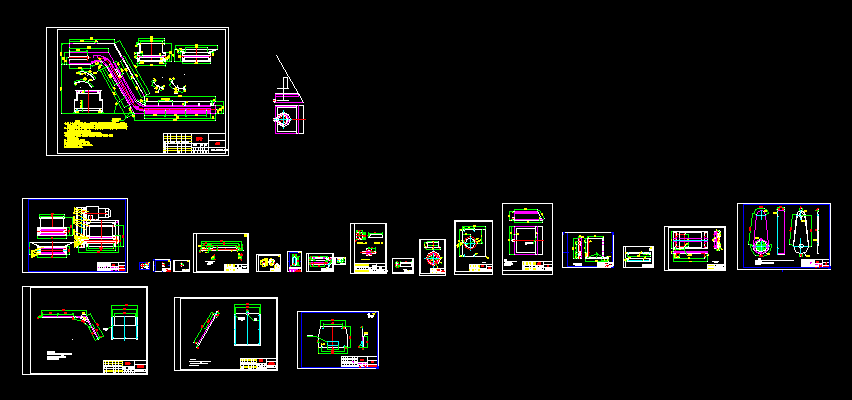

排屑機殼體總成
  • 該文件為dwg格式
  • 文件大小： 567.22 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2015-05-19
  • 發 布 人： 1955422769
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 排屑機殼體總成

  • 技術要求
    1.殼體、上，中，下導軌用Q235δ3mm板折彎焊接而成，接屑槽、背部蓋板用Q235δ2mm板折彎焊接（三
    角撐塊3mm）。內部加強筋（60*30*3），共8件。彎導軌用Q235δ5mm板折彎焊接,并加三角撐。
    2.排屑器內部導軌采用間隔焊接，焊縫高度不小于5mm，每道焊縫長度不小于30mm,焊縫間隔不大于200mm,
    加強筋要滿焊，焊接要均勻、牢固，焊渣清理干凈。
    3.背部蓋板采用M8×12半圓頭內六角螺栓固定，間距200mm。
    4.彎頭處底板和翻邊里外都要滿焊，彎導軌與水平連接處要滿焊，彎導軌及所有加強筋均滿焊，焊接處均
    勻牢固，焊渣清理干凈。
    5.水平接屑罩帶三角加強筋板，共13件。
    6.提升以上背部加焊板條（320*40*3）。
    7.水平前部開口（250*90），開口后要打磨平滑。
    8.注意水平前部需要與液箱對接組焊。

    技術要求
    1.整體采用Q235δ2，3冷板制作
    2.按圖示位置焊接固定板。
    3.板面平整。

    技術要求
    1.此件采用Q235 δ2mm板制做，防護網采用5目防護網,且必須為圓形直徑為 ...
