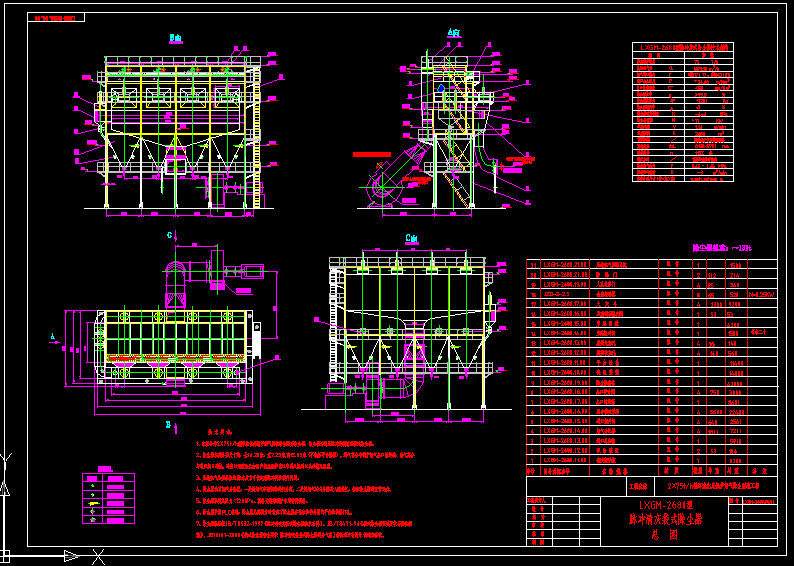

脈沖除塵器總圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 脈沖除塵器總圖
技 術 要 求：
1、本設備為2×75t/h循環流化床鍋爐煙氣脫硫除塵配套除塵器，除塵器為高壓脈沖逆噴清灰袋式除塵器。
2、除塵器本體外形尺寸為：長16.20米，寬7.23米,高15.85米（不包括平臺樓梯）。進氣部分與鍋爐煙氣出口管連接，出氣部分與引風機口連接，進出口煙道法蘭由用戶根據鍋爐出口和引風機進口具體情況配制。
3、壓縮空氣必須經除油.除水后方可供電磁脈沖閥和提升閥用。
4、除塵器設有煙氣分配器，一是將煙氣中粗顆粒進行分離，二是將煙氣均勻分配進入濾袋區，保證除塵器的正常運行。
5、除塵器系統總阻力＜1200Pa。濾料為燃煤鍋爐專用特種濾料。
6、除塵器采用PLC控制，除塵器總體設計時考慮了除塵器各部位檢修必需的平臺和檢修門孔。
7、除塵器設備按JB/T8532-1997《脈沖噴吹類袋式除塵器技術條件》、JB/T8471-96《袋式除塵器安裝要求與驗收規范》、JB10191-2000《袋式除塵器安全要求 脈沖噴吹類袋式除塵器用分氣箱》等標準進行設計.制造和驗收。
...
脈沖除塵器總圖_下載(dwg格式) 機械圖紙
