W6-2X30-14No31F高溫風機安裝尺寸圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

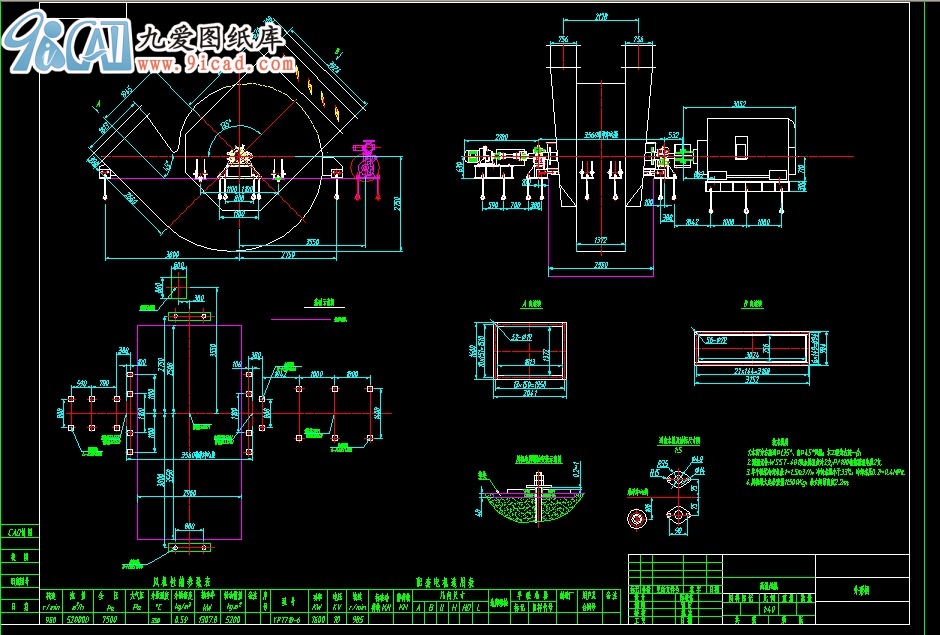

- W6-2X30-14No31F高溫風機安裝尺寸圖
技術說明
1.本圖為右旋進口135°、出口45°風機；本工程為右旋一臺；
2.測溫元件:WSST-481雙金屬溫度計2支;Pt100鉑熱測溫電阻2支.
3.單個軸承冷卻水量1～1.5m3/h，冷卻水溫小于33℃，冷卻水壓0.2～0.4MPa.
4.風機最大起吊重量11500Kg，最大起吊高度2.2m； ...
W6-2X30-14No31F高溫風機安裝尺寸圖_下載(dwg格式) 機械圖紙
