CNC-T01滾齒夾具設計套圖
- 文件介紹:
- 該文件為 rar 格式(源文件可編輯),下載需要
20 積分
-

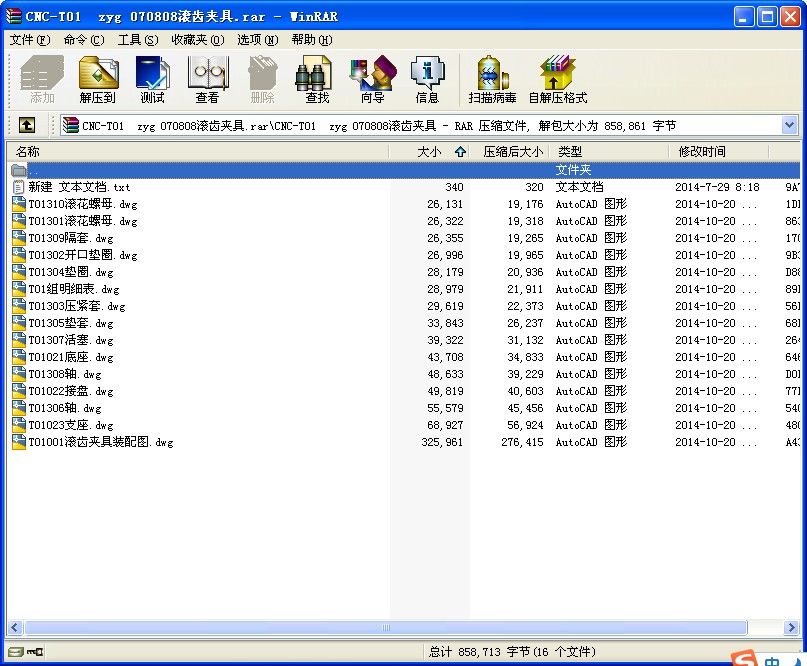

- CNC-T01 zyg 070808滾齒夾具
這是一套為某公司設計的一個滾齒夾具,用在YK3120CNC3上的。
整個壓縮包里包括了所有圖紙,各位仔細研究,別看結構簡單,設計時可花了一番心血的。
當時考慮到加工效率,以及加工精度,采用了液壓夾緊機構。先說明一下,裝配圖中61024零件是不動的,其他零件都在轉動,而進油和出油都在底部。所以零件61024上有兩個環形槽,360度都可進油,中間用O型密封圈隔開。 ...
