CA6140主軸箱裝配圖
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-

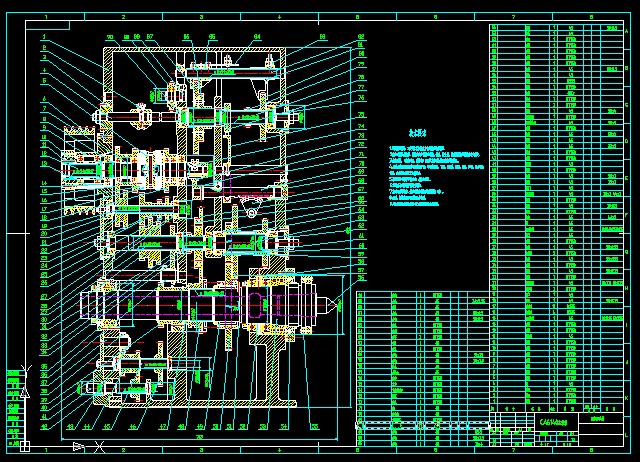

- CA6140主軸箱裝配圖
技術要求
1.必須按照設計,工藝要求及本規定和有關標準進行裝配。
2.裝配環境必須清潔。高精度的產品裝配環境、濕度、防塵量、照明防震等必須符合有關規定。
3.所有零件,(包括外購,外協調)必須具有檢驗合格證方能進行裝配。
4.零件在裝配前必須清理和清洗干凈,不得有毛刺,飛邊、氧化皮、銹蝕、切屑、砂粒、灰塵和油污等,并應符合相應清潔度要求。
5.裝配過程中零件不得磕碰、劃傷和銹蝕。
6.油漆未干的零件不得進行裝配。
7.相對運動的零件,裝配時接觸面間應加潤滑油(脂)。
8.各零、部件裝配后相對位置應準確。
9.其余花鍵處的配合公差與已標注的花鍵公差相同。
作為主要的車削加工機床,CA6140機床廣泛的應用于機械加工行業中,本設計主要針對CA6140機床的主軸箱進行設計,設計的內容主要有機床主要參數的確定,傳動方案和傳動系統圖的擬定,對主要零件 進行了計算和驗算,利用三維畫圖軟件進行了零件的設計和處理。
...
CA6140主軸箱裝配圖_下載(dwg格式) 機械圖紙
