油水分離器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

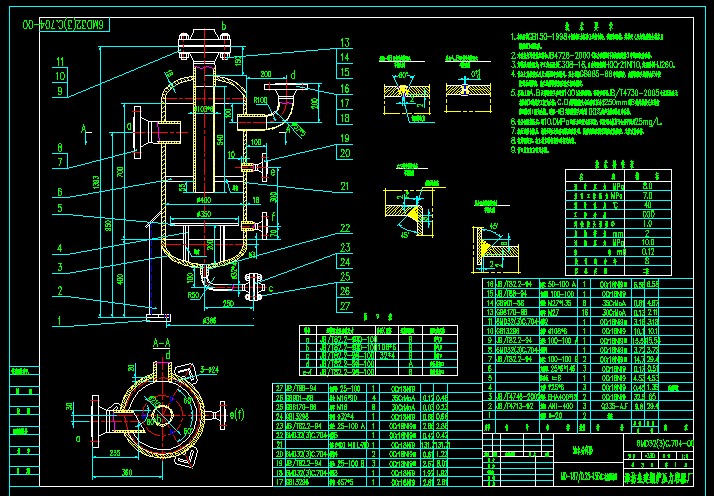

- 油水分離器
技 術 要 求
1.本設備按GB150-1998《鋼制壓力容器》進行制造、試驗和驗收，并接受《壓力容器安全技術監 察規程》的監督。
2.本設備所用鍛件應符合JB4728-2000《壓力容器用不銹鋼鋼鍛件》中的Ⅲ級為合格。
3.焊接采用電弧焊,手工焊條型號E308-16,自動焊絲鋼號H0Cr21Ni10,焊劑牌號HJ260。
4.設備上焊接接頭及尺寸除圖中注明外，其余均按GB985-88中的規定，角焊接接頭的焊角尺寸按 較薄板的厚度，法蘭的焊接按相應法蘭標準規定。
5.容器上的A、B類焊接接頭應進行100％射線探傷，探傷應符合JB/T4730-2005《承壓設備無 損檢測》的規定Ⅱ級為合格；C、D類焊接接頭與公稱直徑小于250mm的B類焊接接頭應進行 滲透檢測Ⅰ級為合格。最后一道B類焊接接頭進行100%超聲波檢測I級為合格。
6.設備制作完備后，以10.0MPa的壓力進行水壓試驗，試驗用水氯離子含量不超過25mg/L。
7.水壓試驗合格后，清除污垢去油作酸洗鈍化處理，所形成鈍化膜采用藍點法檢查，無藍點為合格。
8.標牌鉚好后，打上技術特性表中的有關內容。 ...
油水分離器_下載(dwg格式) 機械圖紙
