同軸式二級圓柱齒輪減速器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

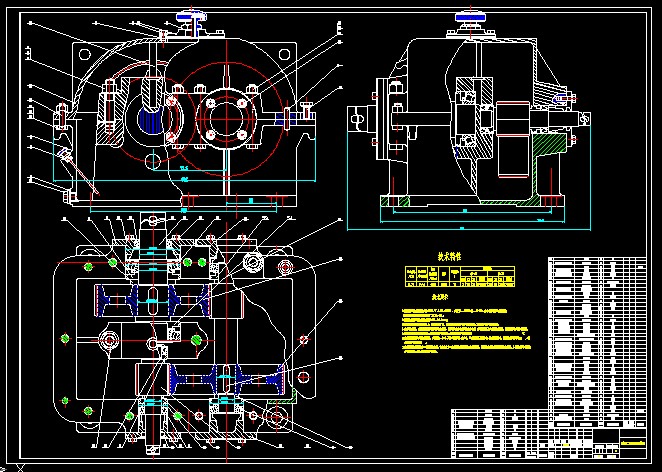

- 同軸式二級圓柱齒輪減速器
技術要求
1.潤滑劑采用全損耗系統用油（GB/T 443-1989），代號為L-AN22或L-AN32，并在箱內裝油至規定高度；
軸承潤滑劑采用鋰基潤滑脂SY7324-87.;
2.調整固定軸承時留有軸向間隙0.25-0.40mm；
3.最小傳動側隙低速級為0.14，高速級為0.12。接觸斑點沿齒寬方向不低于35％，沿齒高方向不低于40％；
4.箱體的刨分面、各接觸面及密封處均不允許漏油，刨分面上允許涂密封膠或水玻璃，但不允許塞入任何墊片或填料。軸伸處密封應涂上潤滑油；
5.裝配前所有零件用煤油清洗，滾動軸承用汽油清洗，箱體內不允許有任何雜質；
6.減速器裝配好后應做空載試驗，正反轉各一小時，要求運轉平穩，噪聲小，連接固定處不得松動。做負載試驗時，油池溫升不得超過35 ，軸承溫升不得超過40 ；
7.減速器箱體及其他未加工零件的內表面，齒輪的未加工表面應涂底漆并涂紅色耐油油漆，箱體外表面涂底漆并涂淺灰色油漆，外伸軸及零件需涂油并包裝嚴密，運輸及裝拆時不可倒置。
...
同軸式二級圓柱齒輪減速器_下載(dwg格式) 機械圖紙
