630系列灰斗及阻流板套圖（共23張）630K03
- 文件介紹：
- 該文件為 zip 格式（源文件可編輯），下載需要
20 積分
-

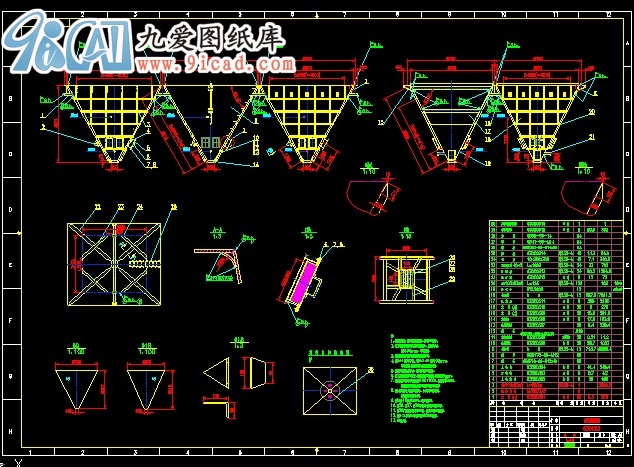

- 630系列灰斗及阻流板套圖（共23張）630K03
注：
1、各灰斗片單發，現場各段組焊成整體，焊縫保證氣密性。
2、件25現場焊接在帶人孔門的灰斗壁上，人孔門的上方，
間距400mm，可適當調整。
3、現場在件9灰斗壁上按圖示開孔安裝料位計。
4、支撐（一）間距800、支撐（二）（三）間距900mm，
可適當凋整，注意兩灰斗之間的支撐位置錯開。
5、圖中所給角鋼尺寸為總長，制作時以實際下料為準。
6、件23現場割制后與件24及灰斗壁板連續焊接，焊角高度5mm。
7、角鋼與壁板之間采用交錯斷續焊100（100），焊角高度5mm，
角鋼與角鋼的接頭處按對應的形狀下料采用連續焊。
8、其余未注明焊縫（包括現場焊縫），全部采用雙側連續焊，
焊角高度不小于最小板厚。
9、件9與件18壁厚6mm，不允許負公差。
10、件26、件27、件28用于現場與振動電機底座連接。
11、件20廠內制作根據實際缺口割制，制作時以實際下料為準。
12、支撐（二）與壁板上的豎筋及槽鋼40a現場焊接。
13、現場開人孔。
注：1、A面焊后磨平。
2、16- ...
