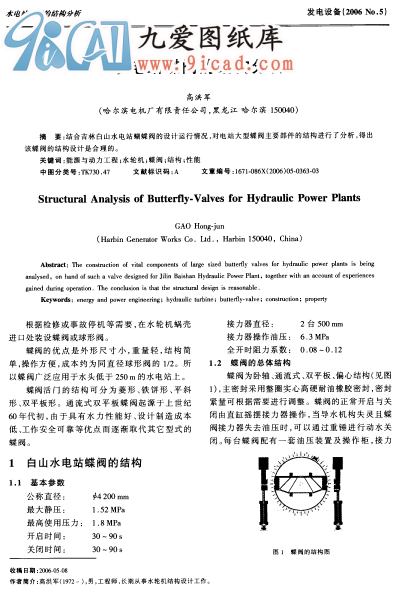

水電站蝶閥的結構分析
- 文件介紹：
- 該文件為 pdf 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要：結合吉林白山水電站蝴蝶閥的設計運行情況，對電站大型蝶閥主要部件的結構進行了分析，得出
該蝶閥的結構設計是合理的。
關鍵詞：能源與動力工程；水輪機；蝶閥；結構；性能
中圖分類號：TK730．47 文獻標識碼：A 文章編號：1671·086X(2006)05—0363—03
根據檢修或事故停機等需要，在水輪機蝸殼
進口處裝設蝶閥或球形閥。
蝶閥的優點是外形尺寸小，重量輕，結構簡
單，操作方便，成本約為同直徑球形閥的1／2。所
以蝶閥廣泛應用于水頭低于250 in的水電站上。
蝶閥活門的結構可分為菱形、鐵餅形、平斜
形、雙平板形。通流式雙平板蝶閥起源于上世紀
60年代初，由于具有水力性能好、設計制造成本
低、工作安全可靠等優點而逐漸取代其它型式的
蝶閥。
1 白山水電站蝶閥的結構
1．1 基本參數
公稱直徑： 4200mm
最大靜壓： 1．52MPa
最高使用壓力： 1．8 MPa
開啟時間： 30～90 S
關閉時間： 30～90 S
收稿日期：2006—05—08
作者簡介：高洪軍(1972一)，男，工程師，長期從事水輪機結構設計工作。
接力器直徑： 2臺500 mm
接力器操作油壓： 6．3 MPa
全開時阻力系數： 0．08～0．12 ...
