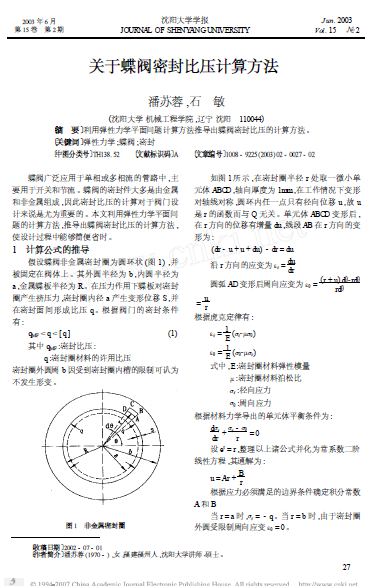

關于蝶閥密封比壓計算方法
- 文件介紹：
- 該文件為 pdf 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要〕利用彈性力學平面問題計算方法推導出蝶閥密封比壓的計算方法。
〔關鍵詞〕彈性力學;蝶閥;密封
〔中圖分類號〕TH138. 52 〔文獻標識碼〕A 〔文章編號〕1008 - 9225(2003) 02 - 0027 - 02
蝶閥廣泛應用于單相或多相流的管路中,主
要用于開關和節流。蝶閥的密封件大多是由金屬
和非金屬組成,因此密封比壓的計算對于閥門設
計來說是尤為重要的。本文利用彈性力學平面問
題的計算方法,推導出蝶閥密封比壓的計算方法,
使設計過程中能夠簡便省時。
1 計算公式的推導
假設蝶閥非金屬密封圈為圓環狀(圖1) ,并
被固定在閥體上。其外圓半徑為b ,內圓半徑為
a ,金屬蝶板半徑為R。在壓力作用下蝶板對密封
圈產生擠壓力,密封圈內徑a 產生變形位移S ,并
在密封面間形成比壓q。根據閥門的密封條件
有:
qMF < q < [ q ] (1)
其中qMF :密封比壓:
q :密封圈材料的許用比壓
密封圈外圓周b 因受到密封圈內槽的限制可認為
不發生形變。 ...
